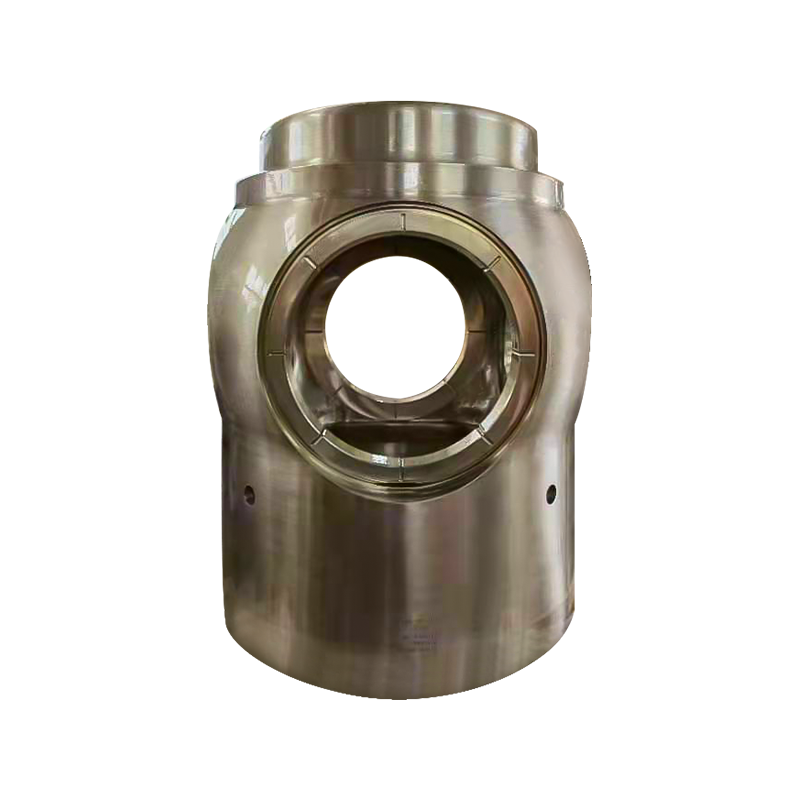

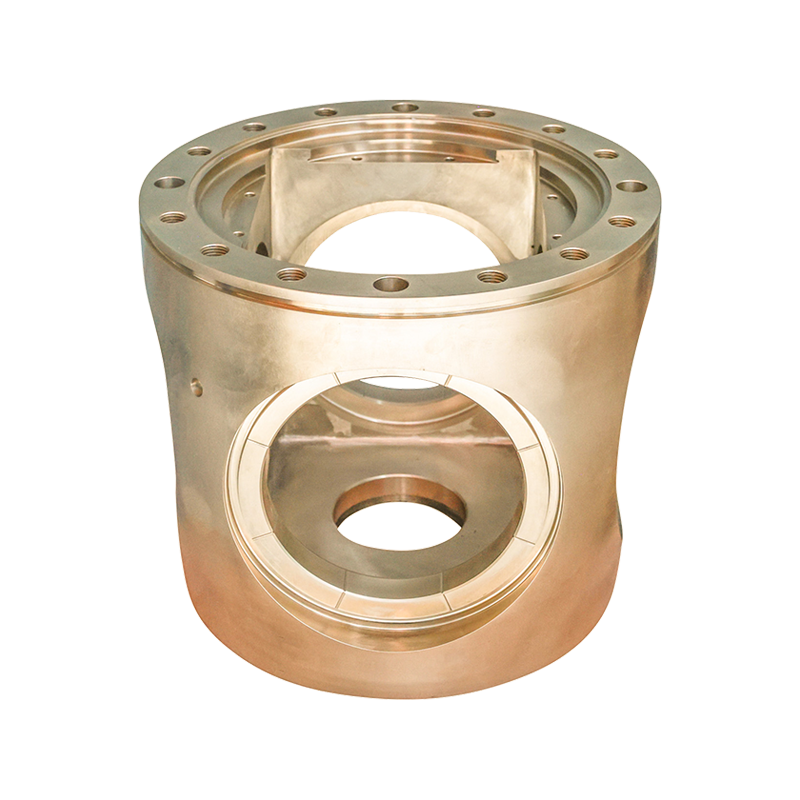

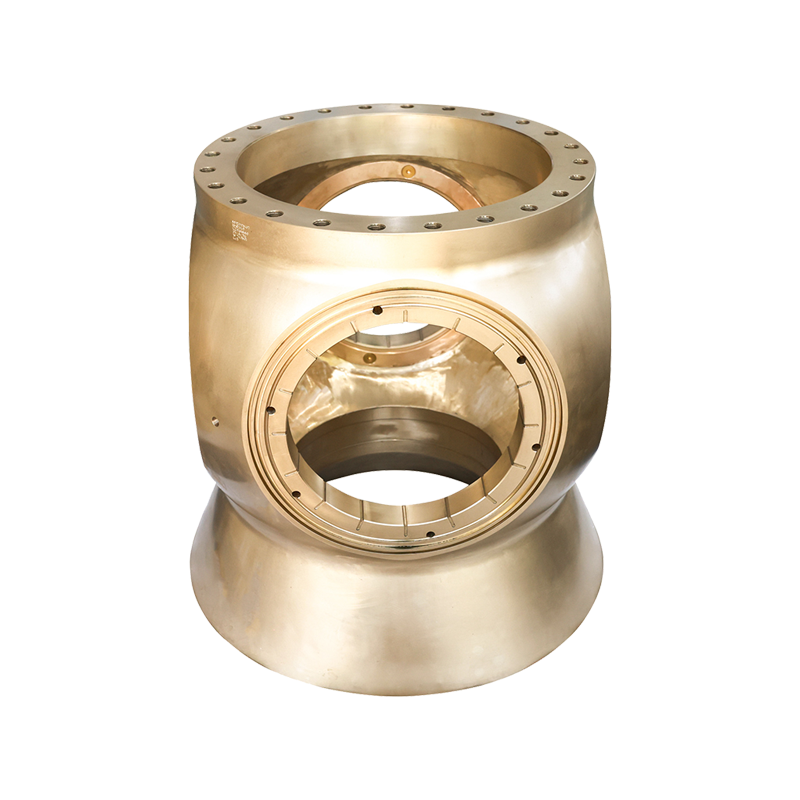

সামুদ্রিক সিপিপি হাব

নিয়ন্ত্রণযোগ্য পিচ প্রপেলার সিস্টেমে, সিপিপি হাব ব্লেড এবং পাওয়ার ট্রান্সমিশন সিস্টেমের সাথে সংযোগকারী একটি মূল উপাদান, এবং ব্লেড অ্যাঙ্গেল অ্যাডজাস্টমেন্ট, পাওয়ার ট্রান্সমিশন এবং সিস্টেমের স্থায়িত্বের মূল কাজগুলি সম্পাদন করে। এর ডিজাইনের নির্ভুলতা এবং কর্মক্ষমতা সরাসরি প্রতিক্রিয়ার গতি, শক্তি দক্ষতার স্তর এবং CPP সিস্টেমের অপারেটিং নির্ভরযোগ্যতা নির্ধারণ করে এবং এটি জাহাজ চালনা সিস্টেমের "নার্ভ সেন্টার"।

সিপিপি হাবের একটি জটিল এবং পরিশীলিত কাঠামো রয়েছে এবং এটি একটি দূরত্ব সমন্বয় প্রক্রিয়া, সিলিং সিস্টেম এবং পাওয়ার ট্রান্সমিশন উপাদানগুলিকে সংহত করে, প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
দূরত্ব সমন্বয় প্রক্রিয়া: মূল উপাদানটিতে একটি হাইড্রোলিক পিস্টন, সংযোগকারী রড, উদ্ভট শ্যাফ্ট এবং স্লাইডার রয়েছে। পিস্টন হাইড্রোলিক তেলের চাপের মধ্য দিয়ে চলে, এবং উন্মত্ত শ্যাফ্টটি সংযোগকারী রডের মাধ্যমে ঘোরানোর জন্য চালিত হয় এবং অবশেষে পিচ সামঞ্জস্য করতে ব্লেডটি অক্ষের চারপাশে ঘোরে। উদাহরণস্বরূপ, Zhenjiang Jinye Propeller Co., Ltd. তার CPP পণ্যগুলিতে একটি উচ্চ-নির্ভুলতা মেশিনিং লিঙ্কেজ প্রক্রিয়া ব্যবহার করে তা নিশ্চিত করার জন্য যে ব্লেড কোণ সমন্বয় ত্রুটি ±0.1° এর মধ্যে নিয়ন্ত্রিত হয়।
সিলিং সিস্টেম: দীর্ঘমেয়াদী সমুদ্রের জলের পরিবেশের কারণে, জলবাহী তেল ফুটো হওয়া এবং সামুদ্রিক দূষণ এড়ানোর সময় সমুদ্রের জলকে অভ্যন্তরে অনুপ্রবেশ এবং জলবাহী তেলকে দূষিত করা থেকে রোধ করতে হাবের উভয় প্রান্তে একাধিক যান্ত্রিক সীল (যেমন কঙ্কাল তেল সিল, ও-রিং) সজ্জিত করা আবশ্যক।
পাওয়ার ট্রান্সমিশন সমাবেশ: একটি হাতা, বিয়ারিং এবং কীওয়ে কাঠামো অন্তর্ভুক্ত করে, যা ব্লেডের ঘূর্ণন দ্বারা উত্পন্ন রেডিয়াল এবং অক্ষীয় লোড বহন করার সময় ট্রান্সমিশন শ্যাফ্ট থেকে ব্লেডে মূল মেশিনের টর্ক প্রেরণের জন্য দায়ী।

ওয়ার্কফ্লো: যখন ব্রিজ একটি দূরত্ব সামঞ্জস্য করার আদেশ জারি করে, তখন হাইড্রোলিক পাম্প স্টেশন হাবের তেল সিলিন্ডারে চাপ তেল বের করে, পিস্টনকে অক্ষীয়ভাবে সরানোর জন্য চাপ দেয় এবং সংযোগকারী রড প্রক্রিয়ার মাধ্যমে ব্লেডের ঘূর্ণায়মান গতিতে রৈখিক গতিকে রূপান্তর করে, যার ফলে পিচ পরিবর্তন হয়। পিচ সামঞ্জস্যের পরিসর সাধারণত -30° (উল্টানো) থেকে 30° (দিকনির্দেশক), থ্রাস্টে ক্রমাগত এবং ধাপবিহীন পরিবর্তনের অনুমতি দেয়।

সঠিক দূরত্ব সমন্বয়, একাধিক কাজের অবস্থার সাথে অভিযোজিত
ব্লেড অ্যাঙ্গেলের সরাসরি নিয়ন্ত্রণ উপাদান হিসাবে, CPP হাব 0.5-2 সেকেন্ডের মধ্যে পিচকে সামনে থেকে বিপরীত দিকে স্যুইচ করতে পারে, প্রধান স্টিয়ারিং পরিবর্তন না করে, জাহাজের নিয়ন্ত্রণ নমনীয়তাকে ব্যাপকভাবে উন্নত করে। উদাহরণস্বরূপ, টাগবোট অপারেশনে, হাবের দ্রুত দূরত্ব সামঞ্জস্য অবিলম্বে শুরু হতে পারে এবং থামতে পারে এবং অনুভূমিকভাবে সরে যেতে পারে এবং টাউড জাহাজের ভঙ্গি সমন্বয়ের সাথে সঠিকভাবে মেলে।
দক্ষ শক্তি সঞ্চালন এবং শক্তি খরচ কমাতে
হাবের পাওয়ার ট্রান্সমিশন দক্ষতা 95% এর উপরে বজায় রাখতে হবে এবং এর অভ্যন্তরীণ বিয়ারিংয়ের ঘর্ষণ সহগ এবং শ্যাফ্ট সিস্টেমের ঘনত্বের নকশা সরাসরি শক্তির ক্ষতিকে প্রভাবিত করে। ঝেনজিয়াং জিনয়ে হাবের অভ্যন্তরীণ কাঠামোকে (যেমন স্লাইডিং বিয়ারিংয়ের পরিবর্তে রোলার বিয়ারিং ব্যবহার করে) পাওয়ার ট্রান্সমিশন দক্ষতা উন্নত করে, জাহাজগুলিকে প্রতি ইউনিট মাইলেজ জ্বালানি খরচ কমাতে সাহায্য করে।

কঠোর পরিবেশে মানিয়ে নিতে সিলিং এবং সুরক্ষা
সামুদ্রিক পরিবেশে লবণের স্প্রে, পলি এবং নিম্ন তাপমাত্রা হাবকে ক্ষয় করতে পারে, তাই এর খোল সাধারণত জারা-প্রতিরোধী নিকেল-অ্যালুমিনিয়াম ব্রোঞ্জ বা উচ্চ-শক্তির ঢালাই লোহা দিয়ে তৈরি হয়। গভীর সমুদ্র বা অত্যন্ত দূষিত জলে দীর্ঘমেয়াদী নির্ভরযোগ্য অপারেশন নিশ্চিত করতে অভ্যন্তরীণ সিলিং সিস্টেমকে 10 বারের বেশি চাপ পরীক্ষা পাস করতে হবে।
সিস্টেম সামঞ্জস্যপূর্ণ, ইন্টিগ্রেটেড বুদ্ধিমান নিয়ন্ত্রণ
আধুনিক CPP হাব শিপ পাওয়ার ম্যানেজমেন্ট সিস্টেম (PMS) এর সাথে সংযুক্ত করা যেতে পারে, এবং সেন্সরের মাধ্যমে ব্লেড কোণ, তেলের চাপ এবং তাপমাত্রা রিয়েল টাইমে নিরীক্ষণ করতে পারে এবং গতি এবং লোডের মতো ডেটার উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে পিচকে অপ্টিমাইজ করতে পারে। উদাহরণস্বরূপ, যাত্রী এবং রোলার-রুলেট যাত্রার সময়, সিস্টেমটি স্বয়ংক্রিয়ভাবে রুট ঢাল অনুযায়ী পিচ সামঞ্জস্য করতে পারে, যাতে হোস্ট মেশিন সর্বদা সর্বোত্তম কাজের পরিস্থিতিতে কাজ করে।

বিভিন্ন বিদ্যুতের চাহিদা এবং পরিবেশগত চাপ মেটানোর জন্য সিপিপি হাবের নকশা জাহাজের অপারেশনের দৃশ্য অনুযায়ী কাস্টমাইজ করা প্রয়োজন:
সামুদ্রিক প্রকৌশল জাহাজ (যেমন ড্রিলিং প্ল্যাটফর্ম সরবরাহকারী জাহাজ): তাদের ঘন ঘন এবং কম গতির সুনির্দিষ্ট অবস্থান প্রয়োজন। হাবের দূরত্ব সমন্বয় প্রক্রিয়ার উচ্চ-ফ্রিকোয়েন্সি ফাইন-টিউনিং ক্ষমতা থাকতে হবে। এগুলি সাধারণত একটি সার্ভো হাইড্রোলিক সিস্টেমের সাথে সজ্জিত থাকে যাতে 0.1° স্তরের কোণ সমন্বয় করা যায় যাতে জাহাজটি বাতাস এবং তরঙ্গে একটি স্থিতিশীল মনোভাব বজায় রাখে।
বড় বণিক জাহাজ (যেমন কনটেইনার জাহাজ এবং ট্যাঙ্কার): শক্তি দক্ষতা এবং নির্ভরযোগ্যতার উপর ফোকাস করুন। হাব একটি বৃহৎ ব্যাসের নকশা গ্রহণ করে (আংশিকভাবে 3-5 মিটার পর্যন্ত), এবং একটি সুবিন্যস্ত শেলের মাধ্যমে জল প্রবাহ প্রতিরোধের হ্রাস করার সময়, দশ হাজার টন থ্রাস্টের অধীনে ক্রমাগত লোড সহ্য করার জন্য উচ্চ-শক্তির অ্যালয় দিয়ে তৈরি।

বিশেষ জাহাজ (যেমন আইসব্রেকার, বৈজ্ঞানিক গবেষণা জাহাজ): নিম্ন তাপমাত্রা এবং বরফের প্রভাবের মতো চরম পরিবেশের মুখে, হাবের সিলিং সিস্টেমকে কম তাপমাত্রা প্রতিরোধী রাবার উপাদান দিয়ে তৈরি করা প্রয়োজন, শেল পরিধান-প্রতিরোধী আবরণ বাড়ায় এবং কম তাপমাত্রার সংকোচন এড়াতে দূরত্ব সামঞ্জস্য ব্যবস্থার গ্যাপ ডিজাইন বিবেচনা করে।
অভ্যন্তরীণ জাহাজ (যেমন ফেরি এবং মালবাহী জাহাজ): অগভীর জলপথ এবং প্রচুর পলি এবং বালির কারণে, হাবগুলিকে পলি-বিরোধী ফিল্টারিং ডিভাইস দিয়ে সজ্জিত করতে হবে এবং পলি এবং বালি পরিধানের কারণে সৃষ্ট ব্যর্থতা কমাতে বিয়ারিংগুলি স্ব-তৈলাক্ত করা হয়।
জেনজিয়াং জিনয়ের অনুশীলনকে উদাহরণ হিসাবে নিলে, এটি একটি মেরু বৈজ্ঞানিক গবেষণা জাহাজ দ্বারা কাস্টমাইজ করা একটি সিপিপি হাব। -40 ℃ নিম্ন তাপমাত্রা পরীক্ষার মাধ্যমে, সিলিং সিস্টেমটি বরফের প্রভাব দ্বারা সৃষ্ট 15MPa এর তাত্ক্ষণিক চাপ সহ্য করতে পারে, চরম পরিবেশে অপারেটিং চাহিদা মেটাতে পারে।

সবুজ শিপিং এবং বুদ্ধিমত্তার উন্নতির সাথে, CPP হাবের প্রযুক্তিগত বিবর্তনের তিনটি প্রধান দিক রয়েছে:
উপাদান উদ্ভাবন
নতুন যৌগিক উপকরণ (যেমন কার্বন ফাইবার রিইনফোর্সড রজন) হাব শেলগুলিতে ব্যবহার করা শুরু হয়েছে, যা ঐতিহ্যবাহী ধাতব পদার্থের তুলনায় 30% এরও বেশি ওজন হ্রাস করে এবং আরও ভাল জারা প্রতিরোধেরও রয়েছে; অভ্যন্তরীণ বিয়ারিংগুলি সিরামিক আবরণ দিয়ে তৈরি, এবং ঘর্ষণ সহগ 50% হ্রাস পেয়েছে, পরিষেবা জীবন 20,000 ঘন্টারও বেশি প্রসারিত করে।
বুদ্ধিমান ডায়গনিস্টিকস এবং ভবিষ্যদ্বাণী রক্ষণাবেক্ষণ
কম্পন সেন্সর, তাপমাত্রা সেন্সর এবং তেল চাপ সেন্সরগুলিকে একীভূত করুন যাতে হাবের অপারেটিং স্ট্যাটাস এজ ক্যালকুলেশনের মাধ্যমে এবং আগাম সম্ভাব্য ত্রুটির সতর্কবার্তার মাধ্যমে বিশ্লেষণ করা যায়। উদাহরণস্বরূপ, যখন ভারবহন তাপমাত্রায় একটি অস্বাভাবিক বৃদ্ধি সনাক্ত করা হয়, তখন সিস্টেমটি স্বয়ংক্রিয়ভাবে শীতল করার জন্য জলবাহী তেলের প্রবাহকে সামঞ্জস্য করতে পারে এবং ক্রুকে রক্ষণাবেক্ষণের প্রম্পটগুলি পুশ করতে পারে।

ইন্টিগ্রেটেড ডিজাইন
পাইপলাইন সংযোগ কমাতে এবং ফুটো ঝুঁকি কমাতে হাইড্রোলিক পাম্প স্টেশনগুলির সাথে সমন্বিত দূরত্ব সমন্বয় প্রক্রিয়া; একই সময়ে, 3D প্রিন্টিং প্রযুক্তি জটিল অভ্যন্তরীণ কাঠামো তৈরি করতে ব্যবহৃত হয়, হাবের অংশের সংখ্যা 40% হ্রাস করে এবং সমাবেশের দক্ষতা 50% দ্বারা উন্নত করে।
Zhenjiang Jinye এর মতো কোম্পানিগুলি এই ক্ষেত্রগুলিতে পরিকল্পনা করেছে। 2024 সালে চালু করা বুদ্ধিমান CPP হাব জাহাজের ডিজিটাল টুইন সিস্টেমের সাথে সংযুক্ত করা হয়েছে, যা ভার্চুয়াল সিমুলেশনের মাধ্যমে প্রচারের দক্ষতা আরও উন্নত করতে পারে।

সামঞ্জস্যযোগ্য পিচ প্রোপেলারের "মস্তিষ্ক" হিসাবে, সিপিপি হাবের প্রযুক্তিগত বিকাশ যান্ত্রিক নিয়ন্ত্রণ থেকে বুদ্ধিমান সহযোগিতায় জাহাজ প্রপালশন সিস্টেমের আপগ্রেড প্রক্রিয়ার মাধ্যমে চলে। Zhenjiang Jinye এর মতো নির্মাতাদের অনুশীলন থেকে বিচার করে, উচ্চ-নির্ভুল প্রক্রিয়াকরণ, কাস্টমাইজড ডিজাইন এবং বুদ্ধিমান ইন্টিগ্রেশন হল CPP হাবের মূল প্রতিযোগিতা। ভবিষ্যতে, সবুজ জাহাজের মানগুলির উন্নতির সাথে, উচ্চ দক্ষতা, কম খরচ এবং বুদ্ধিমান ডায়াগনসিস ফাংশন সহ CPP হাব মূলধারায় পরিণত হবে, যা শিপিং শিল্পের স্বল্প-কার্বন রূপান্তরের জন্য মূল সহায়তা প্রদান করবে৷
