স্টার্ন খাদ

দ স্টার্ন খাদ is a key transmission component in a ship's propulsion system, connecting the main engine (or reduction gearbox) to the propeller. Its primary function is to transmit the main engine's power to the propeller, driving it to rotate and generate thrust, thereby propelling the ship forward. Simultaneously, the stern shaft must withstand the axial thrust and radial loads generated by the propeller during operation, and, supported by bearings and seals at the stern of the hull, ensure rotational stability.

উপাদান নির্বাচন

দ material used for the stern shaft must meet the requirements of high strength, high toughness, corrosion resistance, and good processability. Common materials include:

Carbon steel, such as 45# steel, is suitable for small vessels or applications with low strength requirements. It is relatively low-cost, but its corrosion resistance is poor and requires anti-corrosion treatment.

Alloy structural steel, such as 40Cr and 35CrMo, improves strength, toughness, and wear resistance by adding alloying elements such as chromium and molybdenum. It is suitable for medium- to large-sized vessels and can withstand greater loads. Stainless steel, such as 1Cr18Ni9Ti, offers excellent corrosion resistance and is suitable for vessels operating in highly corrosive environments such as seawater. It is particularly well-suited for small, high-speed vessels or specialized vessels.

স্ট্রাকচারাল কম্পোজিশন
দ structure of a stern shaft varies depending on the vessel type and propulsion system design. Its basic components include:
Shaft: The main body is cylindrical, connected to the propeller via a flange at one end and to the main engine or the output of a reduction gearbox at the other. The shaft surface must be precision machined to ensure a precise fit with the bearings.
Flange: Located at the end of the stern shaft closest to the propeller, it is bolted to the propeller hub. নিরাপদ এবং এককেন্দ্রিক সংযোগ নিশ্চিত করতে ফ্ল্যাঞ্জের সমতলতা এবং বোল্ট হোলের অবস্থানের জন্য উচ্চ নির্ভুলতা প্রয়োজন।
Journal: The part that mates with the bearing requires a low surface roughness (typically Ra ≤ 0.8μm) to minimize friction and wear.

মূল উত্পাদন প্রক্রিয়া

দ manufacturing of stern shafts requires a series of precision machining processes to ensure their performance and accuracy:

Forging: The raw material undergoes a forging process to eliminate internal defects, refine the grain size, and improve the material's mechanical properties.

Heat Treatment: A tempering treatment (quenching followed by high-temperature tempering) is performed based on the material's characteristics to ensure the tail shaft achieves an optimal balance of strength and toughness. উদাহরণস্বরূপ, টেম্পারিংয়ের পরে 40Cr স্টিলের কঠোরতা 220-250 HB তে পৌঁছাতে পারে।

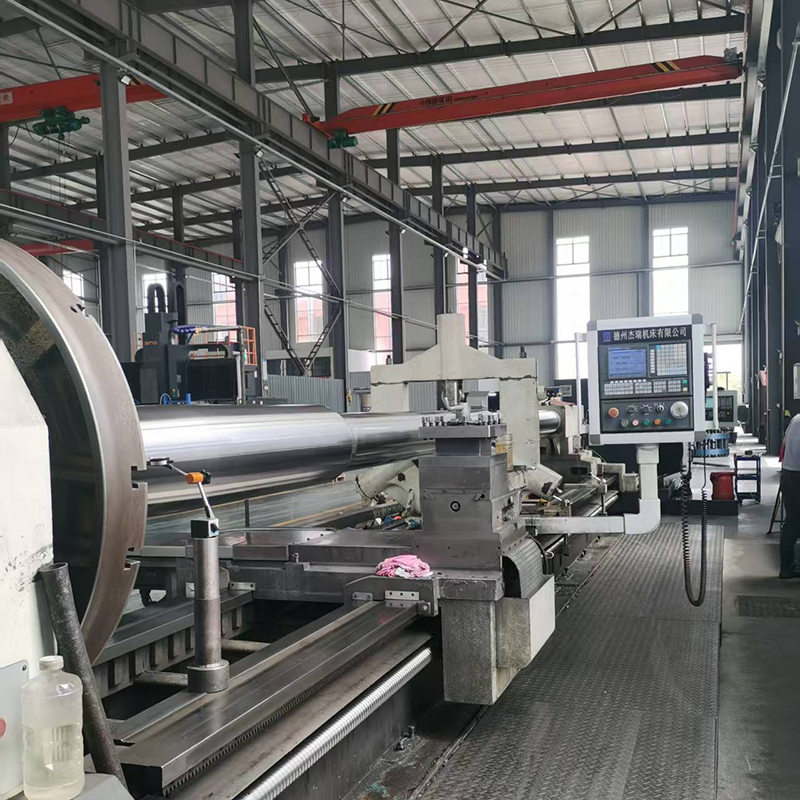

Machining: The shaft, flange, and journal are precision machined using lathes, grinders, and other equipment to ensure dimensional accuracy (e.g., shaft diameter tolerances within IT6-IT7) and geometric tolerances (e.g., roundness and cylindricity within 0.01 mm/m).

Surface Treatment: The shaft surface undergoes anti-corrosion treatment, such as coating with anti-corrosion paint or hard chrome plating, to enhance corrosion and wear resistance.

সাপোর্টিং সিস্টেম
দ proper operation of a stern shaft depends on its supporting bearings and seals:
স্টার্ন শ্যাফ্ট বিয়ারিং: এগুলি লেজের শ্যাফ্টের ঘূর্ণনকে সমর্থন করে এবং প্লেইন বিয়ারিং এবং রোলিং বিয়ারিং-এ বিভক্ত। প্লেইন বিয়ারিংগুলি, প্রায়শই ব্যাবিট ধাতু বা রাবার দিয়ে তৈরি, মাঝারি এবং কম গতির জাহাজের জন্য উপযুক্ত; rolling bearings, with their high load capacity and low friction coefficient, are suitable for high-speed vessels.
সীলগুলি: যেখানে স্টার্ন শ্যাফ্টটি হুলের মধ্য দিয়ে যায় সেখানে ইনস্টল করা হয়, এই সীলগুলিকে নম এবং স্টার্ন সীলগুলিতে বিভক্ত করা হয়। তাদের কাজ হল সমুদ্রের জলকে হুলের মধ্যে প্রবেশ করা এবং তৈলাক্তকরণ তেলকে ফুটো থেকে রোধ করা। সাধারণ সিলের প্রকারের মধ্যে প্যাকিং সীল, যান্ত্রিক সীল এবং কঙ্কাল তেল সিল অন্তর্ভুক্ত রয়েছে।

কোম্পানির অনুশীলন
In the field of stern shaft production, companies such as Zhenjiang Jinye Propeller Co., Ltd., while primarily focused on propeller production, have extensive experience in supporting marine propulsion system components and can collaborate with related companies to provide customers with tail shaft and propeller matching solutions. Their comprehensive understanding of marine propulsion systems ensures precise connection and efficient power transmission between the stern shaft and propeller. তারা বিভিন্ন জাহাজের চাহিদা মেটাতে উপাদান নির্বাচন এবং প্রক্রিয়া নিয়ন্ত্রণের বিষয়ে পেশাদার পরামর্শ প্রদান করে।
